AEC Design Revit Template – szablon architektoniczny do Autodesk Revit

Szczegółowy opis szablonu

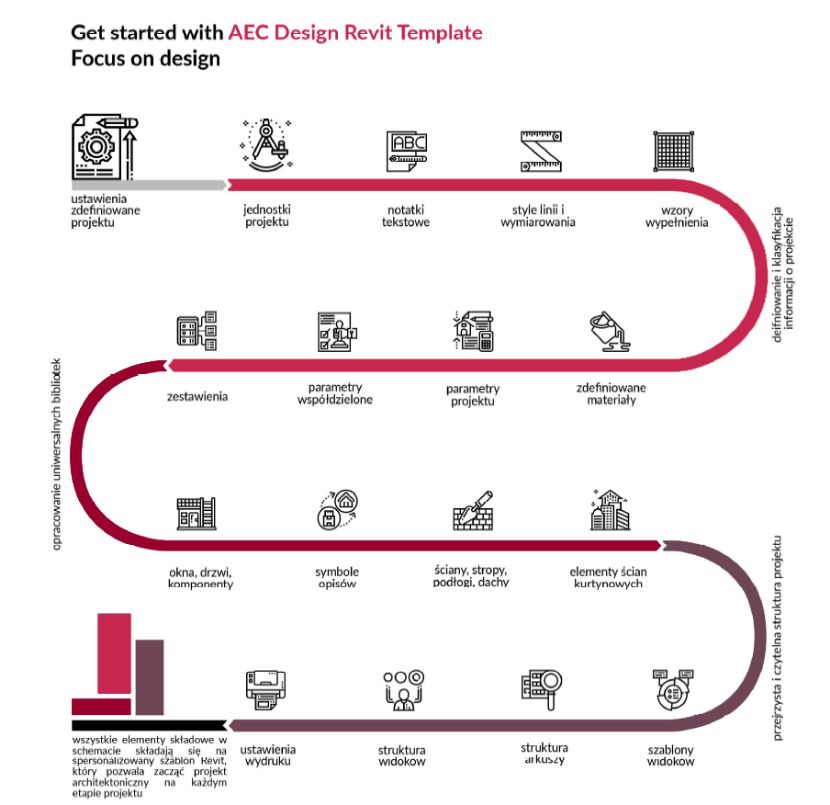

Utrzymujmy standardy, zastanówmy się nad jego zawartością. W CAD standardy składają się z takich elementów, jak np. warstwy, rodzaje linii, wymiary i czcionki. Te same elementy można ustalić w szablonie Revit, natomiast każdy kto wykorzystuje narzędzie Revit doskonale zdaje sobie sprawę z tego jak dużo pracy jeszcze przed nim. Myśląc o szablonie musimy zastanowić się jakie elementy i ustawienia wymagają standaryzacji. Zdecydowanie najlepiej zacząć od : Ustawień zdefiniowanych projektujak jednolite jednostki, ustawienie interesujących nas rozmiarów i rodzajów czcionki, ustalenie stylów linii i wymiarowania oraz zastanowieniem się czy podstawowe wzory wypełnienia są wystarczające. Zdefiniowanych informacji o projekciejaknp. materiały, które przy dobrej klasyfikacji i zawartości są w stanie pomóc nam na wielu płaszczyznach projektowych, parametry projektu i parametry współdzielone, dzięki którym możemy tworzyć zestawienia, harmonogramy oraz wspomóc proces planowania i koordynacji. Opracowania uniwersalnych bibliotek, które dzielimy narodziny systemowe: np. ściany, podłogi, dachy, schody, poręcze. Oraz na rodziny komponentów : okna, drzwi, elementy ścian kurtynowych, wszystkie komponenty możliwe do wczytania. Jeżeli Twoja biblioteka składa się z rodzin, które mogą być używane w wielu projektach, przekłada się to na przepływ pracy bez konieczności ładowania całej zawartości biblioteki do szablonu. Posiadanie odpowiedniej biblioteki np biblioteki typów ścian jest niezbędne do sprawnego rozwoju projektu a utrzymanie spójności w nazwach typów ścian pomoże każdemu zespołowi w zrozumieniu funkcji. Poświęcenie czasu na określenie warstw każdej ze ścian znacznie ułatwi późniejsze korzystanie z informacji w projekcie. Ustawienia widoczności szablonówto kolejne ważne zagadnienie do utrzymania standardu. Szablony widoków umożliwiają sterowanie stylem każdego przypisanego widoku oraz zróżnicowanie szablonów ze względu na szczegółowość, zakres widoczności oraz styl z podziałem np. na etapy, branże. Dwa słowa o parametrach współdzielonych.. Tworząc standard w technologii BIM przy użyciu narzędzia jakim jest Revit powinniśmy pomyśleć o celu wykorzystania tej technologii i określeniu wytycznych. Dzięki zastosowaniu wspólnych parametrów, projektant zyskuje spójność podczas planowania i koordynacji informacji. Użyj swoich parametrów Niestandardowe mapowanie parametrów pozwala używać własnych parametrów w celu przyspieszenia procesu gromadzenia danych i wykorzystywania ich do koordynacji. Jest to idealny punkt wyjścia dla tych, którzy chcą tworzyć własne wysokiej jakości treści i zawierać wszystkie wymagane parametry w celu dostosowania się do standardów zamawiającego albo wymiany danych poza środowisko Revit, formatem dedykowanym do takich działań jest ifc. Wykorzystanie parametrów współdzielonych przekłada się nie tylko na proces koordynacji ale także na późniejsze wykorzystanie tych informacji jako wsparcie dla inwestora na etapie zarządzania oddanym obiektem. Jaka powinna być struktura szablonu ? Organizacja rysunków, widoków oraz arkuszy w Revicie jest tak różna jak nasze potrzeby. Przeglądarka projektu może być długa, sprawia to, że ​​znalezienie interesującego nas rysunku trwa zbyt długo. Możliwość organizowania widoków jest ważna, aby zaoszczędzić czas podczas wyszukiwania widoków. Przeglądarka projektu może być zorganizowana pod względem zróżnicowania na etapy, branże, skale i wiele innych widoków, można dostosować sortować i grupować widoki na wiele sposobów za pomocą organizacji przeglądarki. Niestandardowe parametry widoku mogą również być wykorzystywane także przy organizowaniu arkuszy projektowych. Docelowo organizacja przeglądarki projektu powinna być bardzo ostrożnie przemyślana w szablonie Revit, aby wszystkie projekty były zorganizowane w przejrzysty i użyteczny sposób. Arkusze i widoki można dodatkowo zdefiniować w szablonie Revit za pomocą nazw i numerów arkuszy. Będzie to zapewniać spójność z nazwami i liczbami we wszystkich projektach. Jakie korzyści dla projektanta? Zwiększyć efektywność Właściwy szablon Revit zwiększa wydajność projektów. Istnieje wiele ustawień ielementów, które można skonfigurować w szablonie Revit. Nie trzeba definiować tych ustawień lubwyposażać projektu elementami za każdym razem, gdy tworzony jest nowy projekt, korzystanie ze stworzonego wcześniej dedykowanego szablonu architektonicznego jest jednym z najlepszychsposoby na zwiększenie wydajności i kontrolowanie jakości. Istnieje wiele powodów, aby utworzyć szablon Revit. Z doświadczenia wiem, że czasami jeden szablon może nie odpowiedzieć na wszystkie nasze potrzeby i wtedy jest potrzeba utworzenia wielu szablonów dla różnych typów projektów lub dla różnych dyscyplin. Głównymi powodami jest utrzymanie standardów i zwiększenie wydajności. Wszystkie elementy składowe opisane w artykule składają się na spersonalizowany szablon architektoniczny Revit, który pozwala zacząć projekt architektoniczny na każdym etapie projektu. Ale to nie koniec.. Czy przy tworzeniu standardu biura największym problem nie jest późniejsze utrzymanie go w tej pierwotnej formie? Z doświadczenia wiem, że taki sam problem pojawia się przy każdym standardzie projektowym. Tak samo jest w przypadku szablonu Revit. Tworząc szablon AEC dla architektów uważam, że nie odłącznym jego elementem jest instrukcja, która w usystematyzowany sposób pokazuje jego zawartość, nazewnictwo. Proponujemy sposób modyfikacji, sposób tworzenia nowych elementów oraz duplikowania elementów w celu ulepszania szablonu na własne potrzeby zgodnie ze standardem. Takie działania pomagają także we wprowadzeniu nowych osób do zespołu aby pracowały zgodnie z wytyczonym standardem i pomagały go rozwijać . Autor: mgr inż. arch. Agata Marekwia, Inżynier BIM AEC Design
